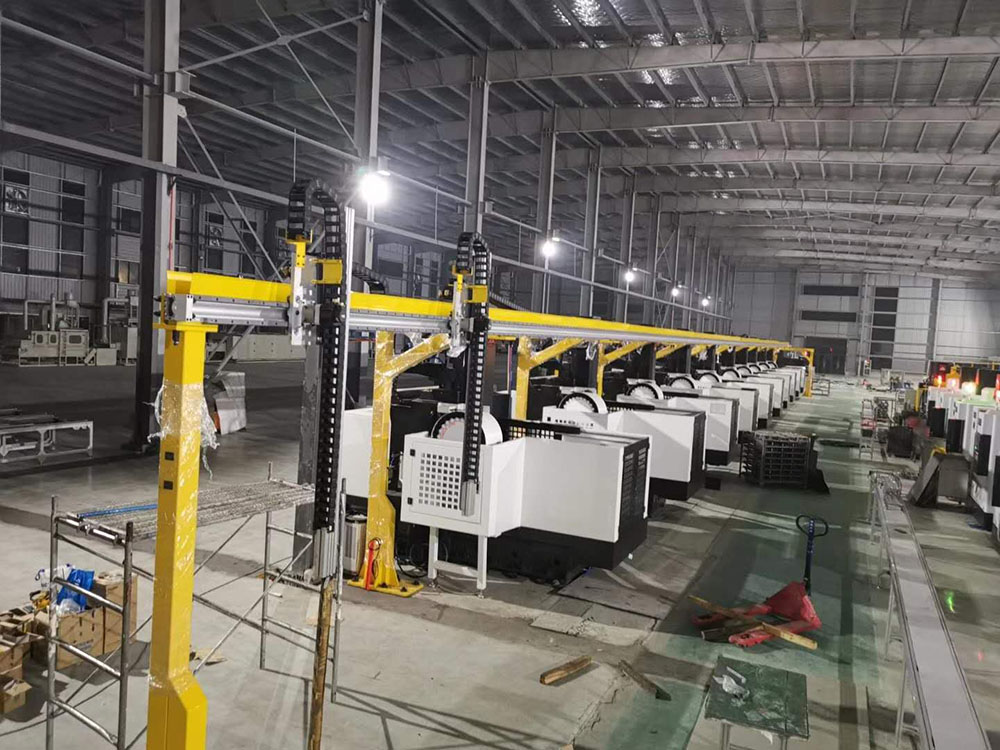

桁架式機械手作為全自動工業設備，廣泛應用于自動化生產線的集成，實現代替人工上下料、降低人工成本、提高生產效率和生產質量等功能。所以，什么是桁架機械手：桁架機械手大多由主體、控制系統、驅動系統三部分組成。根據機械手的結構，可以分布在平面笛卡爾坐標系上，控制桁架機械手在該坐標系上運動。.在這個過程中，主要采用龍門結構進行設計，整體結構分為z軸垂直梁、y軸梁、立柱、底座和超連接板。桁架機械手在z軸上的水平運動由伺服電機控制。為了減輕自身質量，通常采用鋁合金導軌來減少導軌的摩擦。

        桁架機械手的結構：

        1、桁架機械手的主體部分多為龍門式結構，主要由底座、十字滑臺、過渡連接板、z向滑枕、y向橫梁、立柱和導軌。交流伺服電機采用蝸輪蝸桿減速機帶動齒輪與z向滑枕和固定在y向橫梁上的齒條一起滑動，從而實現z向直線運動，帶動z向方向滑塊、十字滑臺等重量輕的運動部件沿導軌快速移動。閘板多為鋁合金拉制型材，橫梁多為方鋼型材。機架和導軌安裝在橫梁上，桁架機械手通過導軌和滾輪的接觸懸掛在橫梁上。

       2、控制系統對于桁架機械手，其控制核心主要通過各種工業控制器實現，如單片機、運動控制或PLC。在控制器的幫助下，對按鈕和各種傳感器提供的輸入信號進行分析處理，經過相應的邏輯判斷后，向指示燈、電驅動或繼電器等各種輸出部件發出執行指令，使桁架機械手可完成X軸、Y軸、Y軸等。軸與Z軸的聯合運動可實現整套工序的全自動化?？刂葡到y的有效運行是桁架機械手高效運行的重要前提。

       驅動部件、

       驅動系統的桁架機械手各部分都裝有執行器，可以是手指也可以是手臂，主要負責確定物料的抓取角度和夾持物料。同時，還需要有驅動機構來驅動子結構的運動。目前，桁架機械手常用的驅動方式主要有電動驅動、氣動驅動、液壓驅動等方式。

        例如：在鋼結構行業，切割成幾條的鋼板需要卸到切割平臺上。桁架式機械手跨度大，搬運距離遠，滿足工藝要求。像固定機器人一樣的桁架式機械手，通常由X、Y、Z三個直角坐標組成，配合末端執行器完成工件搬運。末端執行器由電磁吸盤、彈性聯軸器機構、斷電保護機構組成。剩余物料隨交換平臺返回上位工位。

        桁架操作器一般由控制系統、驅動系統、機械系統和操作工具組成。結構簡單，維修保養方便。適應性強，可在惡劣環境下使用，可長時間工作，提高效率和產量。桁架操作員可根據不同產品更換手柄?？蓱糜邳c焊、錫焊、搬運等行業。
