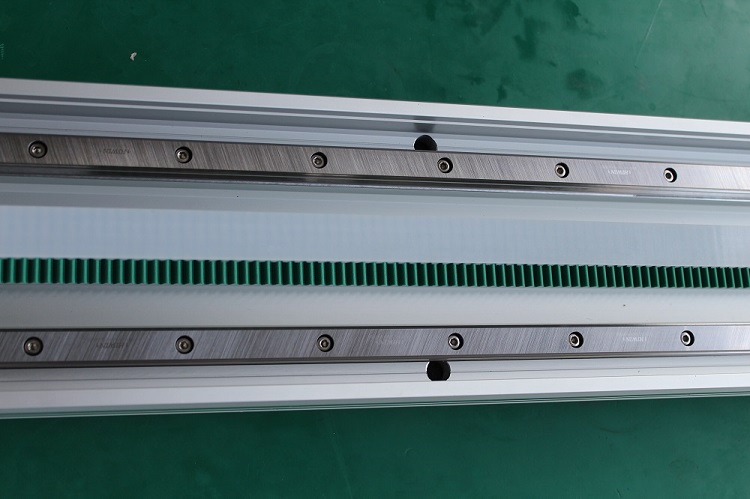

直線導軌是作為系統一部分運行的精密機械部件。因此，它們只能在正確集成到整個機器中的情況下執行。僅僅指定適當的指南是不夠的。構建一個按預期工作的系統需要清楚地了解如何指定、設計、安裝和測試直線導軌。在這里，我們討論了設計人員在將線性導軌構建到他們的系統中時最常犯的一些錯誤以及如何避免這些錯誤。

1.安裝面未按公差制作

直線導軌在工廠經過精密研磨，以最小的摩擦力運行。理想情況下，無論是否安裝，每個直線導軌都具有相同的摩擦力。事實上，任何安裝面的錯位或不平整都會直接增加直線導軌系統的預緊力。安裝公差包括安裝導軌安裝面的平面度和直線導軌之間的平行度。如果在安裝組件時軌道摩擦增加，或者在軌道的一端比另一端更極端，則安裝公差或軌道對齊可能不符合規范。

2.不包括用于對齊的安裝硬件

精密直線導軌需要正確對準以確保性能符合規格。尤其是在量產場景下，增加安裝選項可以加快安裝過程，保證高效的性能。這些可以像一對定位銷一樣簡單，以幫助對齊主導軌，加上一個安裝程序來對齊側軌。極高精度的應用需要更多的關注。出廠時提供的直線導軌是直的，但可能仍存在一定程度的彎曲。為確保高效運行，應使用精密臂安裝導軌。這些表面為軸承和導軌提供平坦、穩定的支撐結構，以確保微米級的直線度和平行度。值得注意的是，電源軌之間的并行度誤差不僅會影響性能，還會影響使用壽命。檢查導軌是否在制造商的公差范圍內對齊。安裝臂提供了基本的調平結構，但它們的尺寸必須正確。如果拐角半徑太大，在安裝和對準過程中，導軌可能會接觸到拐角半徑而不是臂本身。這可能代表一個小但重要的錯誤。更糟糕的是，它可能很難被發現。最好的解決辦法是從一開始就正確指定肩部尺寸。在他們的目錄中，制造商對臂的高度和角的半徑給出了非常精確的規格，應嚴格遵守。根據軸承上的倒角確定正確的圓角半徑尺寸。

3.預緊力輸入不正確

線性導軌中的偏置涉及以微米為增量選擇滾珠的直徑，以調整滑塊和導軌之間的配合。在精密應用中，具有一些正偏置通常是有利的，這意味著塊、導軌和球之間沒有間隙。根據應用，球甚至可能會受到一些壓縮。如果指定得當，預緊力可以減少振動、噪音、熱量和變形等負面因素。但是，如果指定不正確，偏差會顯著增加摩擦并降低系統性能。人們很容易認為購買高精度偏置直線導軌將提供最佳性能。如果安裝面的精度與直線導軌相對應，就會出現這種情況。但是，如果安裝表面不能像線性導軌那樣精確，導軌中的偏差確實會引起問題。直線的偏差必須對應于裝配元件可達到的精度。如果不能保持制造商要求的精度，最好選擇帶有直線軸承（正常預緊）甚至有少量附加游隙的直線導軌。額外的間隙將使導軌能夠處理錯位。導軌將不再有自由活動，但它也不會表現出將預緊導軌安裝到低精度系統中所引起的高摩擦。在某些情況下，低摩擦系統是最重要的要求。在這種情況下，最好指定一些內部游隙以確保盡可能低的摩擦。

4.不要全程測試

如果你不知道問題的存在，你就無法解決它。裝配后，直線導軌必須在其整個運行過程中進行測試。如果無法直接測量平行度，則增加一個控制步驟來測量滑塊拉力。將導軌從一端移動到另一端時，拉力應保持在20%左右。如果張力在某一點跳躍（通常發生在鋼軌的一端），則可能意味著鋼軌不平行，需要重新對齊。

5.沒有考慮材料和電鍍對成本和交貨時間的影響

指定軸承的工作往往集中在機械參數上，而材料和涂層則被認為不那么重要。事實上，材料和涂層會對項目產生重大影響，不僅在性能方面，而且在成本和時間方面。例如，腐蝕保護選項的范圍可以從薄而致密的鍍鉻層到各種黑色鉻涂層。在某些情況下，選擇不銹鋼版本的直線導軌可能是更有效的解決方案。問題不僅是材料，還有位置。有些電鍍可能在海外工廠完成，有些則可能在國內完成。最后一個訂單包含一個注釋。目前，某些類型和尺寸的直線軸承在全球范圍內短缺。客戶指定了黑色鍍鉻表面以防腐蝕。問題是相應的涂層必須在我們合作伙伴的日本工廠完成，這與標準產品相比延長了交貨時間。經過調查，我們建議額外電鍍。它提供類似的保護，但不同之處在于它可以從美國的合作伙伴工廠獲得。該開關將零件交付時間縮短了一半，同時對成本的影響最小。正確指定和安裝的直線導軌可在直線運動系統中提供高效的性能。注意上述陷阱，您的系統就會成功。
