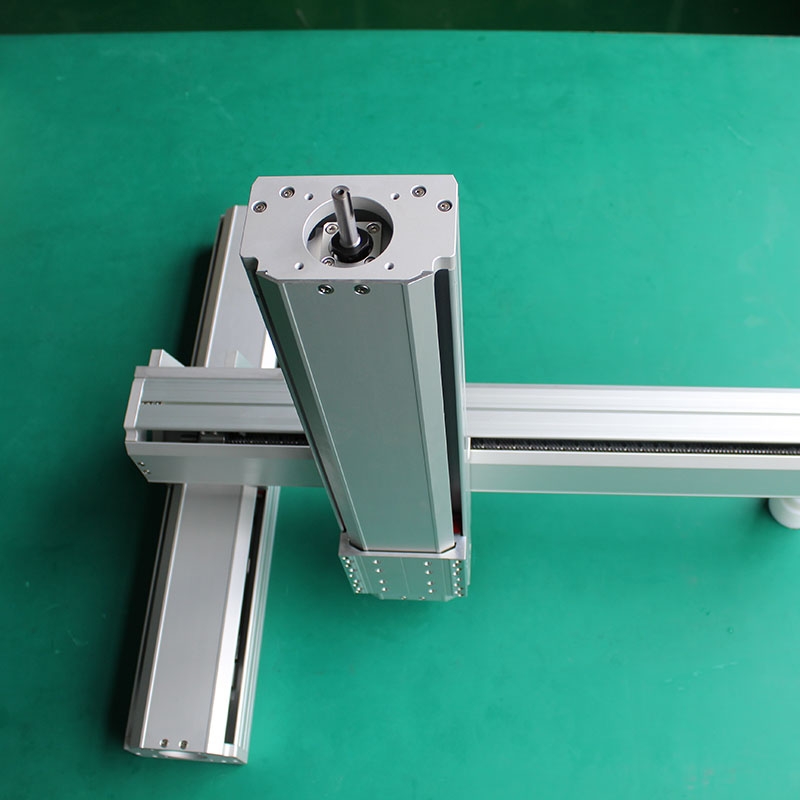

直線滑臺模組的軸承端支撐是直線滑臺模組應用中必不可少的組件。它們確保承載能力和長壽命。它們的尺寸應足以承受徑向支撐軸所需的軸向載荷。

      一些執行器，例如我們的200系列和300系列滑軌，采用安裝座構成，這些安裝座是滾珠絲杠軸的絲杠的軸承端支撐（又名軸臺）。這些設計已經確定了軸承類型、公差、配合和間隙，以正確固定組件。安裝座采用角接觸或深溝徑向軸承，可承受軸向和徑向載荷。軸承的尺寸適合靜態和動態負載條件。

       靜載荷取決于通過軸承內徑的軸是靜止的還是非旋轉的。通常，向心軸承的額定動載荷高于額定靜載荷。這是因為在滾珠不滾動時施加高負載時滾珠容易產生永久變形。球的永久變形通常被稱為布氏壓痕（硬表面的永久壓痕）。

       考慮作用在線性執行器上的力是否會使絲杠或滾珠絲杠處于壓縮或拉伸狀態。如果處于壓縮狀態，請檢查以確保無支撐長度、端蓋和L/D比不超過軸的柱強度。導螺桿或滾珠絲杠上可能會發生柱彎曲或屈曲。如果保持張力，鎖緊螺母或安裝螺紋等端部配置可能是薄弱環節。如果超出限制，則應考慮其他替代方案。

       材料將在其下運行的負載和速度的最高組合通常稱為PV（壓力速度）。PV通常以英制單位表示為磅每平方英寸和英尺每分鐘(psi-fpm)。PV主要通過塑料絲杠螺母工作。超過限制意味著螺母材料會過熱、分解和失效。許多高PV材料可通過HelixLinear獲得，用于需要更高負載和速度的應用。如果塑料螺母的組合載荷和速度太高，可以使用錳青銅等金屬螺母。滾珠絲杠組件始終是高負載和高速應用的理想選擇。

       即使在較低的負載下，速度也會帶來挑戰。例如，轉軸的RPM極限就是它的臨界速度。計算臨界速度的理論公式為：

       假設絲杠或滾珠絲杠不符合應用標準。在這種情況下，應考慮增加導程（每轉前進），以使轉速低于給定的線速度。改變端部夾持、減少無支撐長度和增加螺桿直徑是避免超過臨界速度的其他方法，這可能導致擺動和振動。因為軸的直線度、軸承軸頸跳動和對中都會引起問題，一般建議將轉速保持在臨界轉速的80%以提供安全系數。

       總體而言，在為您的應用選擇合適的直線滑臺模組時，您必須考慮許多不同的方面，包括間隙、安全系數和成本。考慮到所有這些，找到合適的軸承端支撐應該很容易。如上所述，深圳力泰的EZZE外殼已經內置在多個直線滑臺模組中，因此您可以專注于為您的直線運動需求尋找合適的執行器。立即聯系麗泰應用工程師，了解有關軸承端支撐的更多信息。
